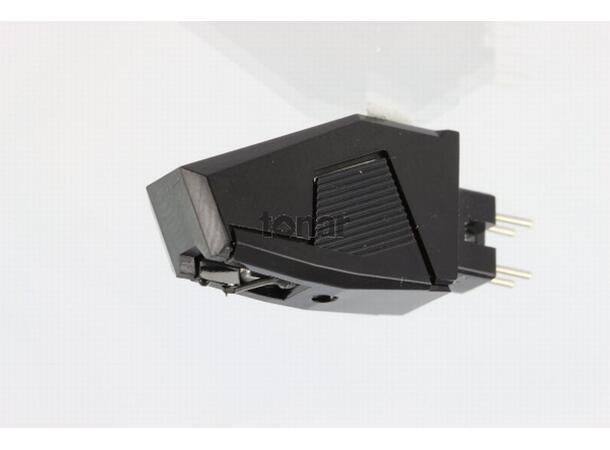

Tonar E-Plugger er en komplett MM-pickup med elliptisk diamantstift og T4P-feste, også kalt P-mount. Den er beregnet for platespillere hvor pickupen skyves rett inn i enden av tonearmen.
Den elliptiske stiften følger rillene i platen mer nøyaktig enn en vanlig sfærisk stift. Dette gir normalt bedre detaljgjengivelse og et klarere lydbilde. E-Plugger er derfor et godt valg når du vil få en eldre T4P-platespiller i bruk igjen og samtidig ønsker bedre lyd enn fra den sfæriske C-Plugger-modellen.
Hva betyr T4P/P-mount?
På en T4P-spiller fungerer pickupen omtrent som en plugg. Den skyves rett inn i enden av tonearmen og holdes vanligvis på plass med én liten skrue gjennom siden. De elektriske kontaktene kobles automatisk sammen når pickupen skyves inn.
Du trenger derfor normalt ikke å koble til små, løse ledninger eller rette inn pickupen manuelt.
Slik undersøker du om pickupen passer:
• Se på siden av enden av tonearmen. Sitter det én liten festeskrue der, er dette et tydelig tegn på T4P/P-mount.
• Når skruen fjernes, skal den gamle pickupen kunne trekkes rett ut av tonearmen.
• Pickupen har fire kontaktstifter bakerst som skyves direkte inn i armen.
• Det kan stå «T4P» eller «P-mount» på pickupen, tonearmen eller platespilleren.
• Pickupen er vanligvis smal og sitter på en rett tonearm uten et stort, avtakbart headshell.
Tonar E-Plugger passer til platespillere med standard T4P/P-mount-feste. Denne typen feste var særlig vanlig på kompakte og helautomatiske platespillere fra 1980- og 1990-tallet. Det finnes blant annet på mange eldre modeller fra Technics, Panasonic, Sony, Pioneer, JVC og Sharp, samt på enkelte tangentialspillere hvor tonearmen beveger seg rett over platen.
Merkenavnet alene er ikke nok til å avgjøre om pickupen passer. Produsentene laget både T4P-spillere og modeller med andre pickupfester. Det er derfor monteringen på den konkrete spilleren som må kontrolleres.
Pickupen passer ikke direkte dersom:
• Den gamle pickupen er festet med to skruer ovenfra.
• Fire små, løse ledninger er koblet til baksiden av pickupen.
• Spilleren har et stort, avtakbart headshell med vanlig 1/2-tommers pickupfeste.
• Pickupen er fastmontert og ikke kan skiftes.
• Tonearmen bruker et spesielt feste som bare passer til bestemte pickuper.
• Spilleren bruker keramisk pickup.
• Spilleren har et vanlig 1/2-tommers feste uten en separat T4P-adapter.
Monteringen er normalt enkel: Skru ut den lille skruen på siden av tonearmen, trekk den gamle pickupen forsiktig rett ut, skyv Tonar E-Plugger helt inn og sett skruen tilbake.
T4P-systemet er standardisert, og på mange spillere er stiftkraft og andre innstillinger fastsatt fra fabrikken. Dersom spilleren har justerbar stiftkraft, skal denne stilles i henhold til anbefalingen for pickupen.
Tonar E-Plugger er beregnet for vanlige LP-plater og singler som spilles med 33 eller 45 omdreininger. Den er ikke beregnet for gamle 78-plater.
TEKNISKE DATA
Type: MM-pickup
Montering: T4P/P-mount
Stiftsliping: Elliptisk
Stiftradius: 0,3 × 0,7 mil
Stiftmateriale: Bonded diamant
Nålefane: Aluminium
Anbefalt stiftkraft: 1,0–1,5 gram
Optimal stiftkraft: Ca. 1,5 gram
Frekvensområde: 20–23 000 Hz
Utgangsspenning: 5,0 mV
Belastningsimpedans: 47 kO
Anbefalt kapasitiv belastning: 100 pF
Kanalseparasjon: Mer enn 24 dB ved 1 kHz
Pickupvekt: Ca. 5 gram
Utskiftbar stift: Ja
Beregnet for: 33- og 45-plater
